1.产品介绍

    EIT300医用电子内窥镜成像质量测试系统符合标准YY/T 1587-2018和YY/T 1603-2018，用于对医电子内窥镜摄像系统成像质量亮度响应特性、信噪比、空间频率响应（SFR）和静态图像宽容度进行检测。

2.工作环境条件

    2.1工作电压： 220V/50Hz 2.2

    2.2温度：10~45℃

    2.3湿度：＜80%

3.产品性能

    3.1满足标准： YY/T 1603-2018 医用内窥镜内窥镜功能供给装置摄像系统，YY/T 1587-2018 医用内窥镜电子内窥镜；

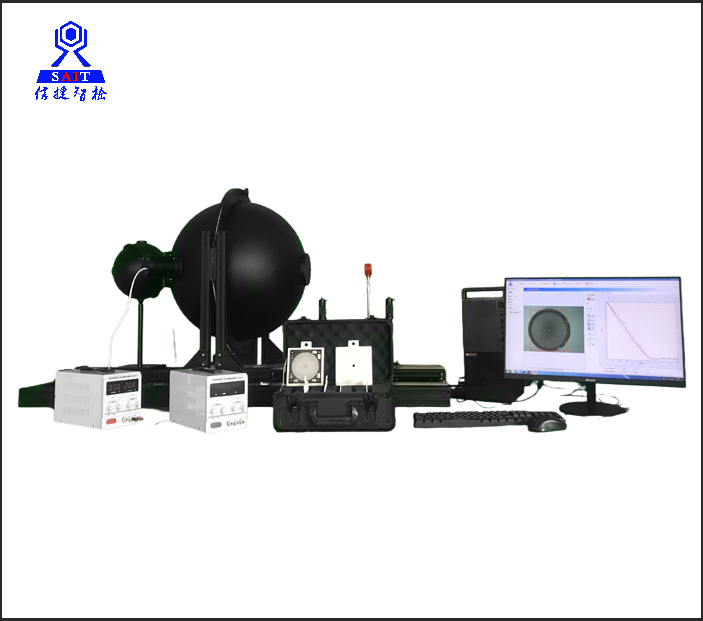

    3.2医用电子内窥镜成像质量测试系统由光学测试平台、调节机构、灰阶块光源、测试卡、背景光源、图像采集器、光学测量用仪表、图像分析系统工作站和成像质量测试软件等组成

    3.3设备采用积分球作为灰阶块光源，以达到较高的均匀度和灵活性；

    3.4正弦波星形测试卡：144 周期和72周期

    3.5亮度计：测量亮度

    3.6图像采集装置：能够无损采集并保存 4K 分辨率的图像数据

    3.7调节机构：可实现电子内窥镜自由调整、工作距的定位

    3.8测试软件

    （1）能够批量读取 600 张以上的高清图像（.bmp 格式，. tif 格式），实现 YY/T1603-2018、YY/T1587-2018 要求的图像处理功能，直接得到亮度响应特性、信噪比、静态图像宽容度、SFR 测试结果。

    （2）能够给出亮度响应特性、信噪比的图表，并以 excel 形式导出图表的横纵坐标。

    （3）亮度响应特性指标拟合时，软件能够自动在宽容度范围内自行选择亮度等级并拟合，也可由用户主动输入要拟合的亮度范围。

    （4）SFR的测试能够根据不同的星图预先输入相应的星图参数并进行测试调用

    （5）SFR 的测试结果以 C/°输出，并绘制 SFR 曲线。
