一、产品介绍

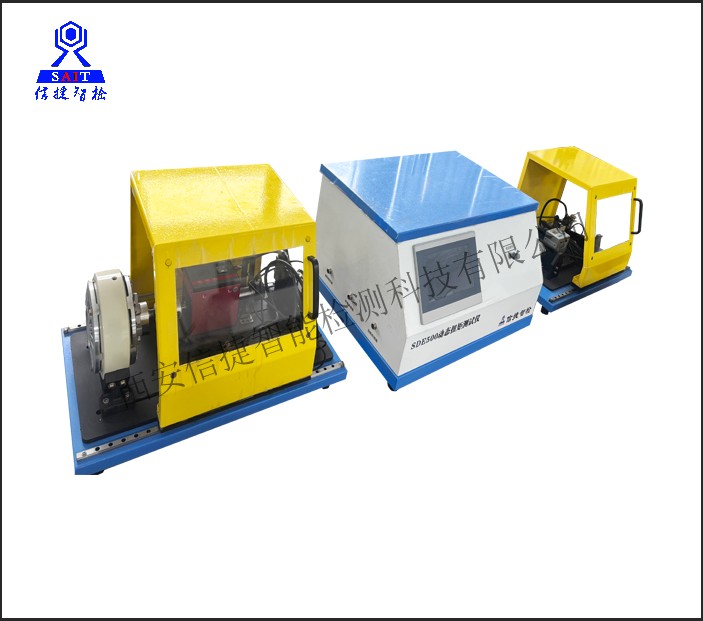

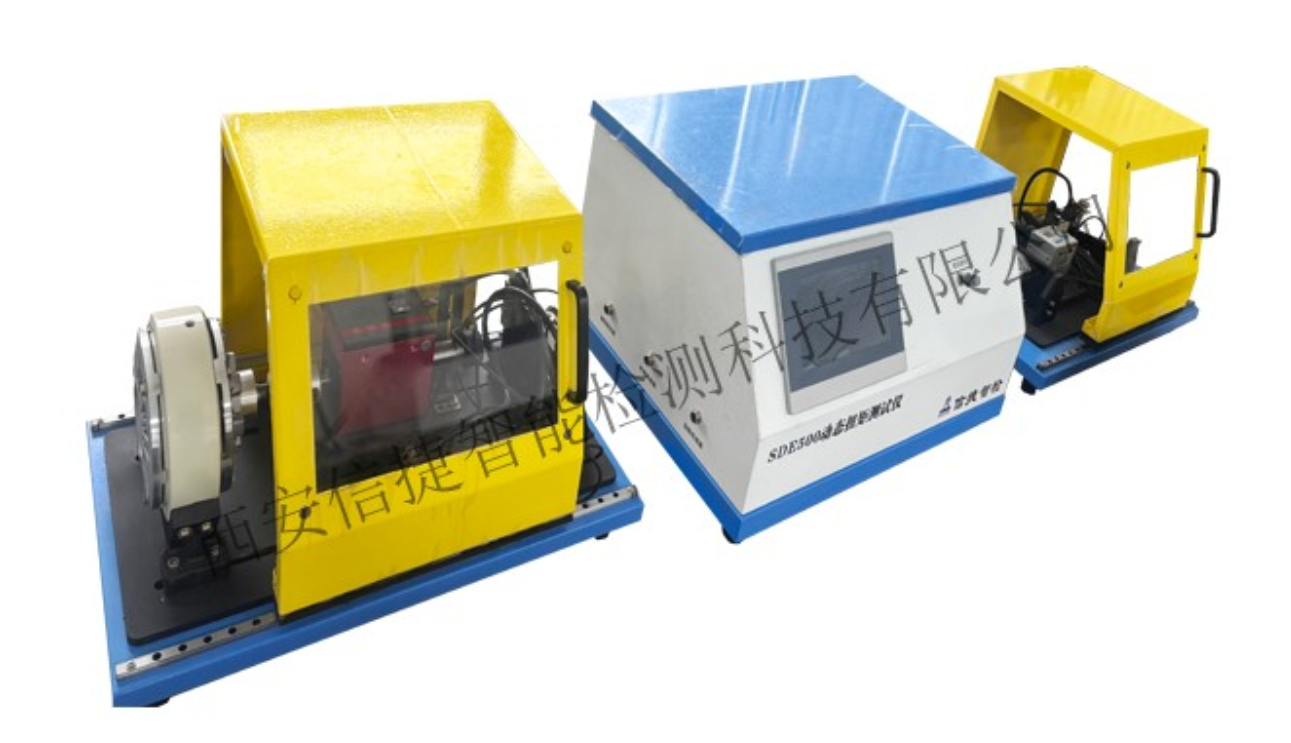

      SDE500动态扭矩测量仪检测工作站由输出直流电源、扭矩传感器、电参数检测模组、磁粉制动器、程控加载电源、检测分析软件组成，用于小型电机的扭矩、转速、机械功率、电压、电流、输入功率等参数检测；也适用于YY1045-2021《牙科学手机和马达》、YY/T 1147-2004《电动牙钻通用技术条件》等标准要求的输出功率测量装置要求，可用于牙科手机动态扭矩、转速功率、输出功率等测试。

二、主要参数

     1.A、B两个扭矩传感器模组，可实现电机扭矩、转速、机械功率的测量，可分别实现扭矩范围0-200mN.m和0-10N.m；

     2.A、B两个磁粉驱动器，可无极调压，驱动压电0-24V，驱动电流4A，可分别输出扭矩范围为0-0.2Nm和0-10Nm；

     3.转速测量范围：0-100000r/min；

     4.负载特性：可以给定负载扭矩下测量转速；

     5.可实现往复频率测量；

     6.配置夹具，能够使待测样品连接；

     7.7寸彩色触摸屏控制，采用触摸屏输出对仪器进行操作；

     8.采用64位ARM处理器处理检测数据，闭环控制测试仪

三、测试软件功能

     1.软件自动检测运行电压值，电流值和输入电功率；

     2.软件可自动检测往复频率，并记录频率数据;

     3.测试分析软件系统安装在计算机上使用，计算机与设备 通过USB连接；

     4.软件自动检测电机转速、旋转扭矩，制动扭矩和输出机 械功率；

     5.软件自动绘制各参数的变化曲线图；

     6.自动生成测试报告：报告模板可按需定制、显示测试日 期、测试人员、测试时间、工作电压、工作电流、输入电 功率、扭矩、转速、机械功率和判定结果等相关信息；

     7.自动保存检测数据，并生成检测数据报告。

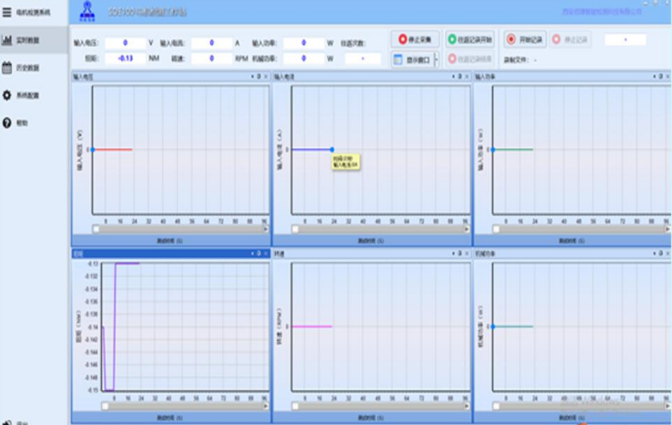

SDE500动态扭矩测量仪测试软件界面图

四、检验所招投标应用

     1.项目编号：11000025210200138119-XM001

     2.项目名称：北京市医疗器械检验研究院二期开办费运行维护费项目2025年专用仪器设备采购（一）

     3.产品信息：动态扭矩测试仪，型号：SDE500，品牌：西安信捷智检
