一、产品介绍

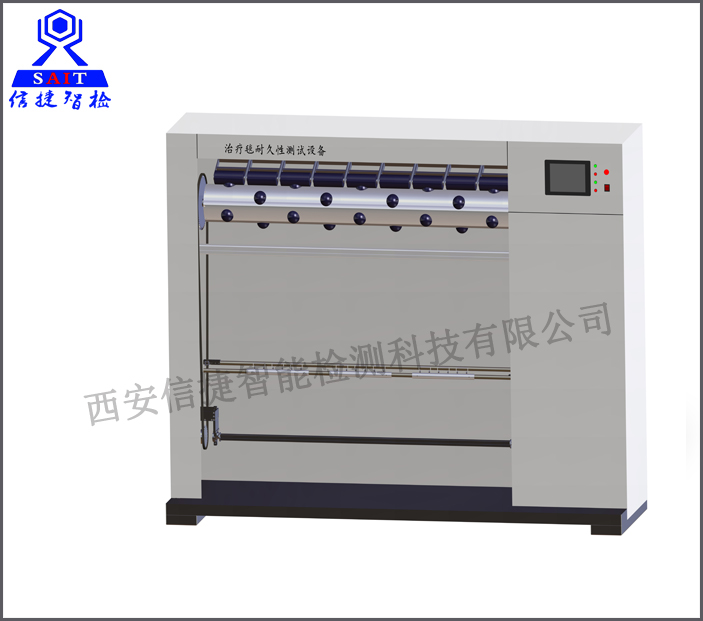

      CMD-160电位治疗垫、治疗毯耐久性试验装置满足标准YY0649-2016中5.9.1和5.9.2及附录B的测试要求，用于用于治疗垫、治疗毯耐久性试验。

二、符合标准

      YY 0649-2016  电位治疗设备

三、技术参数

3.1电位治疗垫耐久性试验装置

   （1）满足 YY0649-2016 中 5.9.1 的测试要求；

   （2）正反转电机驱动，驱动行程 100—800mm，行程可调；

   （3）试验次数：0—999999 次可调；

   （4）水平驱动速度：125mm/s，精度±3%；

   （5）配备驱动夹具和悬重夹具各一套；

   （6）配备 0.5kg 砝码；

   （7）水平滚轴：φ（25±0.5）mm,与驱动夹具保持水平处有微调机构。

3.2电位治疗毯耐久性试验装置

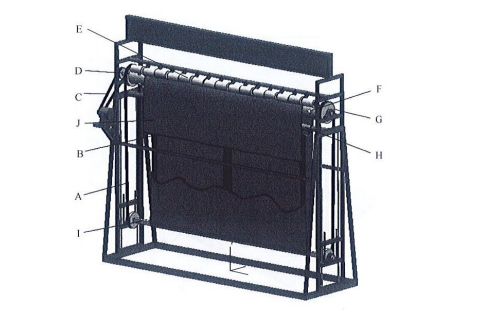

   （1）满足 YY0649-2016 中 5.9.2 及附录 B 的测试要求，示意图：

   （2）驱动速度：33 转/分钟，精度±3%；

   （3）滚轴尺寸：φ160mm，长度不小于 2000mm；

   （4）直径 60±2.5mm，洛氏硬度 40-50 的固体橡胶球切开，装在滚轴上，使它们从表面上突起 25mm。这些球体绕滚轴的圆周均匀分六排，球体互相分开 320mm。每个球体都位于相邻一排的一对球体的中间位置；

   （5）滚轴下方连有一根边长为 25*25mm 的方形截面棒，已使它可以装在导轨上，并可在自由上下移动的承载器内自由转动；

   （6）一些光滑硬木圆柱位于滚轴的上方，规格：φ65mm*140mm，每个圆柱都由一对臂固定住，此臂与绕之转动的圆柱轴心之间的距离为 160mm。这些圆柱的位置应使每一个凸球都在一个圆柱的中心下面通过。当圆柱与滚轴的顶部接触时，这些臂的轴心线与水平成 25º角。每一个圆柱施加在滚轴上的力为 5.1N；

   （7）一个截面直径为 230mm 的齿轮牢固地装在滚轴支撑轴的两端，一根带动传动杆的环状链条在此齿轮上环绕过，并从方形截面棒的最低位置处绕过。

   （8）用直径为 3.5mm 的螺钉将夹紧杆与传动杆相连，夹紧杆的边缘上连有钢丝转环，

   （9）杆组件和承载器的总质量满足治疗毯的连接边上受重为 6kg/m 或总重 6.5kg（两者取较大值）；

   （10）计数：0—9999 次可调。
